# Базові приклади
inset: "$thickness_a / 2"  # Z: центр товщини
offset: "$panel_a.main_hole.offset"  # Y: посилання на позицію іншого отвору

# Простий варіант
- name: through_hole
  diameter: 7
  depth: "$thickness_b"
  inset: 9  # Z: центр товщини 18мм
  countersink: true

# З вказанням глибини
- name: through_hole
  diameter: 7
  depth: "$thickness_b"
  inset: 9
  countersink:
    depth: 3

# Конфірмат 7×50 - стандартний меблевий шуруп
# Gava DSL v1.0

id: confirmat_7x50
name: "Конфірмат 7×50"
type: screw
gava_dsl: "1.0"

constraints:
  panel_a_thickness:
    min: 16
    max: 25
  panel_b_thickness:
    min: 16
    max: 25

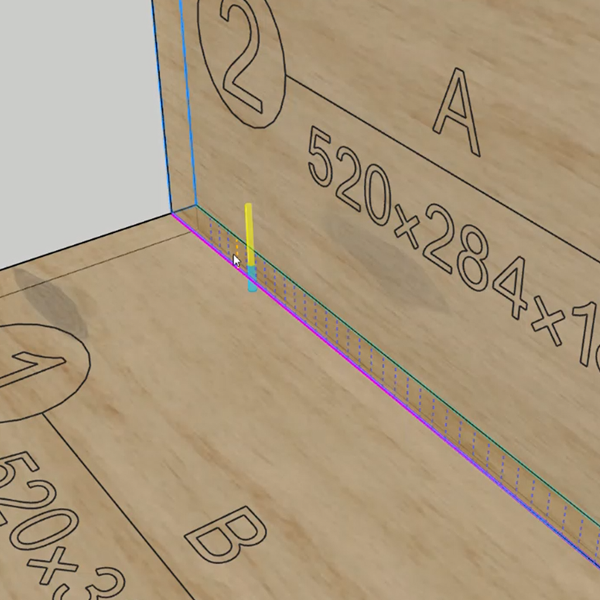

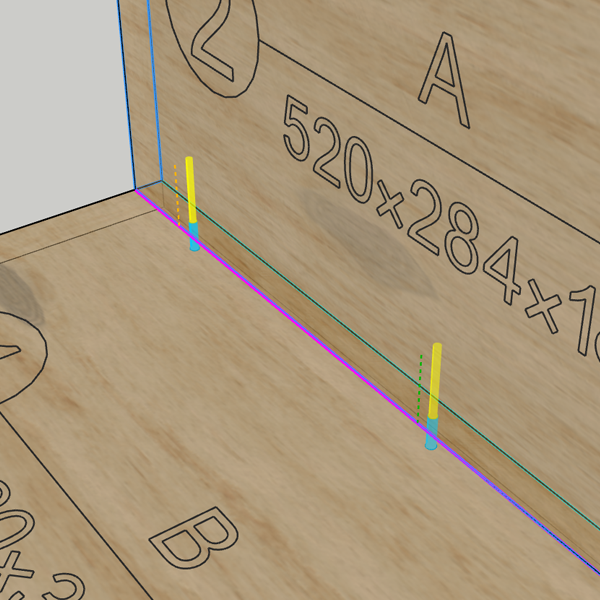

auto_placement:
  mode: edge_spacing
  edge_offset: 50
  spacing: 300

# Panel A: отвір в торець
# Параметри позиціонування:
# - shift:  X (вздовж base_edge)
# - offset: Y (відступ від торця вглиб пласті) - не використовується для edge_face
# - inset:  Z (зміщення по товщині панелі)
panel_a_drillings:
  edge_face:
    - name: confirmat_body
      diameter: 5
      depth: 50
      inset: "$thickness_a / 2"  # центр по товщині панелі (Z)

# Panel B: наскрізний отвір на opposite_face (там де головка шурупа)
panel_b_drillings:
  opposite_face:
    - name: through_hole
      diameter: 7
      depth: "$thickness_b"  # наскрізний = товщина панелі
      inset: "$panel_a.confirmat_body.inset"  # центр по товщині (Z)

# Конфірмат 5×40 - для тонких панелей
# Gava DSL v1.0

id: confirmat_5x40
name: "Конфірмат 5×40"
type: screw
gava_dsl: "1.0"

constraints:
  panel_a_thickness:
    min: 12
    max: 18
  panel_b_thickness:
    min: 12
    max: 18

auto_placement:
  mode: edge_spacing
  edge_offset: 40
  spacing: 250

# Panel A: отвір в торець
panel_a_drillings:
  edge_face:
    - name: confirmat_body
      diameter: 4
      depth: 40
      inset: "$thickness_a / 2"  # центр по товщині панелі (Z)

# Panel B: наскрізний отвір на opposite_face (там де головка шурупа)
panel_b_drillings:
  opposite_face:
    - name: through_hole
      diameter: 5
      depth: "$thickness_b"  # наскрізний
      inset: "$panel_a.confirmat_body.inset"  # центр по товщині (Z)

# Шкант + Конфірмат - спарена фурнітура
# Два отвори з shift від якоря: шкант D8 та конфірмат D5
# Gava DSL v1.0

id: dowel_confirmat
name: "Шкант + Конфірмат"
type: screw
gava_dsl: "1.0"

constraints:
  panel_a_thickness:
    min: 16
    max: 25
  panel_b_thickness:
    min: 16
    max: 25

auto_placement:
  mode: edge_spacing
  edge_offset: 50
  spacing: 300

# Panel A: два отвори в торець
# ВАЖЛИВО: основний конфірмат стоїть на якорі (shift = 0),
#          шкант має shift від якоря
panel_a_drillings:
  edge_face:
    - name: confirmat_body
      diameter: 5
      depth: 50
      inset: "$thickness_a / 2"  # центр по товщині панелі (Z)
      # shift = 0 (за замовчуванням) - рівно на якорі
    - name: dowel_hole
      diameter: 8
      depth: 20
      inset: "$thickness_a / 2"  # центр по товщині панелі (Z)
      shift: 32  # 32мм від якоря вздовж ребра (система 32)

# Panel B: отвори на різних сторонах
panel_b_drillings:
  # opposite_face - протилежна сторона (де шляпка конфірмата)
  opposite_face:
    - name: through_hole
      diameter: 7
      depth: "$thickness_b"  # наскрізний
      inset: "$panel_a.confirmat_body.inset"  # центр по товщині (Z)
      # shift = 0 - на якорі, як і confirmat_body
  # contact_face - сторона Panel B, яка торкається торця Panel A (для шканта)
  contact_face:
    - name: dowel_hole
      diameter: 8
      depth: 12
      inset: "$panel_a.dowel_hole.inset"   # центр по товщині (Z)
      shift: "$panel_a.dowel_hole.shift"   # 32мм від якоря (X)

# Blum Clip Top 110° Накладна (Overlay)
# Gava DSL v1.0

id: blum_clip_top_110_overlay
name: "Blum Clip Top 110° Накладна"
type: hinge
gava_dsl: "1.0"
hinge_type: overlay
opening_angle: 110

constraints:
  panel_a_thickness:
    min: 16
    max: 22
  panel_b_thickness:
    min: 16
    max: 19

auto_placement:
  mode: edge_spacing
  edge_offset: 100
  spacing: 300        # Мінімальна відстань між петлями (мм)
  count: 2            # Мінімальна кількість петель (fallback)

# Panel A (дверка): чашка петлі + кріплення на back_face
# Параметри позиціонування:
# - shift:  X (вздовж base_edge)
# - offset: Y (відступ від торця вглиб пласті)
# - inset:  Z (зміщення по товщині панелі)
panel_a_drillings:
  back_face:
    - name: hinge_cup
      diameter: 35
      depth: 13
      offset: 21.5  # boring distance від краю дверки (Y)
    - name: hinge_mounting_1
      diameter: 8
      depth: 10
      offset: 21.5  # той самий offset що і чашка (Y)
      shift: -24    # 24мм вліво від центру чашки (X)
    - name: hinge_mounting_2
      diameter: 8
      depth: 10
      offset: 21.5
      shift: 24     # 24мм вправо від центру чашки (X)

# Panel B (боковина): монтажна планка на base_face
# base_face = грань боковини, що контактує з дверкою (де кріпиться планка)
panel_b_drillings:
  base_face:
    - name: mounting_plate_hole_1
      diameter: 5
      depth: 12
      offset: 37    # відстань від краю боковини (Y)
      shift: -16    # перший отвір планки (X)
    - name: mounting_plate_hole_2
      diameter: 5
      depth: 12
      offset: 37
      shift: 16     # другий отвір планки (32мм між отворами) (X)

# Blum Clip Top 110° Вкладна (Inset)
# Gava DSL v1.0

id: blum_clip_top_110_inset
name: "Blum Clip Top 110° Вкладна"
type: hinge
gava_dsl: "1.0"
hinge_type: inset
opening_angle: 110

constraints:
  panel_a_thickness:
    min: 16
    max: 22
  panel_b_thickness:
    min: 16
    max: 19

auto_placement:
  mode: edge_spacing
  edge_offset: 100
  spacing: 300        # Мінімальна відстань між петлями (мм)
  count: 2            # Мінімальна кількість петель (fallback)

# Panel A (дверка): чашка петлі + кріплення на back_face
panel_a_drillings:
  back_face:
    - name: hinge_cup
      diameter: 35
      depth: 13
      offset: 21.5  # boring distance від краю дверки (Y)
    - name: hinge_mounting_1
      diameter: 8
      depth: 10
      offset: 21.5
      shift: -24
    - name: hinge_mounting_2
      diameter: 8
      depth: 10
      offset: 21.5
      shift: 24

# Panel B (боковина): монтажна планка на base_face
# base_face = грань боковини, що контактує з дверкою (де кріпиться планка)
#
# ВАЖЛИВО: Виробники петель часто вказують offset від ЛИЦЕВОЇ пласті фасаду.
# Gava вимірює door_offset від ТИЛЬНОЇ пласті (hinge_base_a).
# Для INSET з фасадом 18мм: door_offset = -18мм
#
# Якщо в кресленні виробника offset=37мм від лицевої пласті фасаду,
# то треба додати товщину фасаду: offset = "37 + $thickness_a"
panel_b_drillings:
  base_face:
    - name: mounting_plate_hole_1
      diameter: 5
      depth: 12
      offset: "37 + $thickness_a"  # 37мм від лицевої пласті фасаду (Y)
      shift: -16
    - name: mounting_plate_hole_2
      diameter: 5
      depth: 12
      offset: "37 + $thickness_a"
      shift: 16
